鶴管旋轉接頭（萬向節）產品使用說明書

一、鶴管旋轉接頭組成結構:

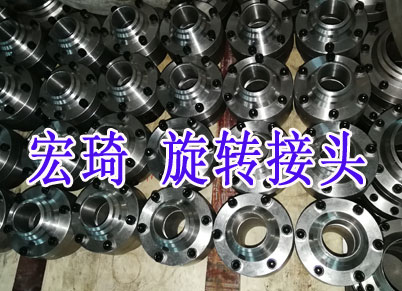

鶴管旋轉接頭又叫萬向節，它是由內圈、外圈、法蘭、主密封、O型圈、鋼珠組成。鶴管旋轉接頭是由轉動件及密封件等組成，主要用于連接液體裝卸臂的不同組件作相對旋轉的并能承受荷載的部件。
裝車鶴管最關鍵的部位就是旋轉接頭。本公司的旋轉接頭嚴格按德國技術和圖紙生產，具有設計合理、旋轉靈活、密封性好，能適應較為惡劣的環境。

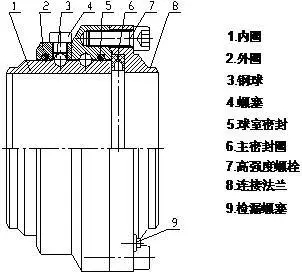

鋼制旋轉接頭主要由內圈、外圈、法蘭、主密封件、滾道密封、鋼球和聯接螺栓等零件組成（見下圖）。
旋轉接頭一般型號有：DN50、DN80、DN100、DN125、DN150；材質有20#、304、316、316L等。
二、旋轉接頭用途與性能：
    鶴管旋轉接頭一般用于棧橋和汽車槽車或者火車槽車的液態產品的傳輸。旋轉接頭是鶴管的關鍵部件，它采用精密數控機床加工，轉動靈活，輕便可靠。外圈選用合金鋼、內圈選用不銹鋼或襯聚四氟乙烯，適用于高溫、低溫、強腐蝕性的介質。增強聚四氟乙烯作為密封圈材料，并且內襯不銹鋼彈性支承環、密封經拋光處理，具有優越的自潤滑性的耐腐蝕性。
旋轉接頭是將流體介質從靜止配管輸入旋轉或往復運動的設備，從旋轉接頭排出的連接密封裝置，密封面和密封圈是由特殊材料制成的，耐磨損，壽命長，耐腐蝕，不泄漏。
旋轉接頭內部有兩個精密軸承，運穩定持久，堅固靈活，摩擦系數小，可高速運行。內密封磨損情況可通過產品外觀目測得知，可防止機械停機或機械損壞，達到預防效果，減少損失。密封磨損更換維護簡單，無需重新購買新產品，節約成本。
三、旋轉接頭密封原理：
鶴管旋轉接頭的密封原理。
旋轉接頭的旋轉密封主要有復合材料密封和機械密封兩種。
　　復合材料密封的密封性能比較好，用于液壓缸中間定位的情況。使用復合材料密封的旋轉接頭由于密封本身的尺寸小，可以使旋轉接頭更加緊湊。
　　復合材料密封本身的成本也遠低于機械密封。復合材料的旋轉密封由兩部分組成，由一個外環和一個O型圈組成。O型圈起到支撐外環的作用，使整個旋轉密封更容易安裝。
　　理論上，機械密封可以實現無接觸滑動，使用壽命長。機械密封制造復雜，精度要求高，相對昂貴。
　　普通旋轉接頭彈簧機械密封可以在液體和氣體介質之間或介質與周圍空氣之間進行密封和隔離。旋轉接頭的彈簧用于提供初始內部密封壓力，接頭一旦開始運行，就會出現壓力密封。低壓或真空環境依靠彈簧推力密封。
　　均衡式密封旋轉接頭，用于液體介質，也可用于水蒸氣或其他氣體介質。均勻密封技術是依靠?jī)?nèi)部彈簧壓力在旋轉接頭內密封。介質運行壓力對密封的影響比較小。均衡密封通常是三維密封，旋轉接頭通常由球軸承支撐。
在使用的過程中，按照它的結構形式來使用能夠極大的提高工作質量 ,所以這方面知識也是不容忽視的，那么今天我們就來了解一下它的結構形式：
㈠兩端開閉式：
（1）不鏈接時：當母體的套圈移到另一端時，不銹鋼珠自動向外滾動，子體因母體與子體共同閥門彈簧力的作用力運作下而斷開，子體與母體的閥門各自閉合，瞬間阻斷流體流動。
（2）鏈接時：當子體插入母體時，套圈在彈簧的作用下回到原來的位置，鋼珠滾動鎖緊子體緊密連接，同時母體與子體的閥門互相推動而打開，流體流通，O型圈能完全阻斷流體的滲漏。
㈡兩端開放式
（1）不鏈接：當母體的套圈被推到另一端時，鋼珠自動向外滾動，因此，子體被移出；由于子體與母體都沒有閥門，流體向外流出。
（2）鏈接時：當子體插入母體時，套圈被其彈簧的作用力推到先前的位置致鋼珠鎖緊，流體流動，其中的O型圈以防止液漏。
四、旋轉接頭結構特點：
采用雙滾道密封結構，內、外圈滾道采用高精度軸承旋轉結構。獨立的介質和滾道密封，并設計有密封狀態檢查和潤滑油脂注入孔。
根據旋轉接頭的使用特點，采用德國原圖紙，旋轉接頭的內圈材料都采有不銹鋼，外圈材料都采有高性能優質合金鋼（30CrMo）調質處理鍛件。其中的O型圈采用“C”型結構PTFE材料，保證了旋轉接頭動密封面不銹蝕，又保證了旋轉接頭的強度，使得其具有使用可靠，維修周期和使用壽命長等特點。
主密封圈基材PTFE加入自潤滑材料和耐磨材料，內加進口高彈性不銹鋼(1.4310)沖壓加工成型的連續式骨架彈片，使旋轉接頭密封持久可靠。旋轉接頭主體可以在現場拆卸，維護、維修方便。
帶有檢漏孔，檢查方便。并且由于檢漏孔是在外圈上開槽從法蘭上開孔的，當動密封損壞后介質直接從檢漏孔露出。如沒有檢漏孔，則介質會從內外圈之間露出，不但會把滾道的潤滑脂稀釋流出，加大旋轉接頭摩擦力使操作困難，而且大大減短了設備的維修周期。
五、旋轉接頭工藝介紹：
關鍵件——旋轉接頭的加工與裝配。流體裝卸設備的關鍵部件之一是旋轉接頭，泄漏多因旋轉接頭的泄漏而產生。我公司生產的旋轉接頭擁有當今先進的復式滾道結構，采用高強度的合金或不銹鋼材料，具有高使用壽命的PTFE（增強聚四氟）密封圈，采取較為先進的生產工藝，可確保長期使用而無泄漏現象發生。
主要特征：
1、具有雙滾道滾道結構。
2、使用合金材料或不銹鋼材料。
3、使用復合增強聚四氟密封圈。
4、滾道表面可進行滲氮熱處理。
5、可適用于各種溫度及介質。
工藝方法：
1、內外圈復式滾道由精密數控車床一次加工完成，保證尺寸精度。
2、內圈不銹鋼密封面經鏡面拋光。
3、外圈均經過T235調質處理。
4、密封面（金屬密封面及密封圈密封面）均采用鏡面拋光。
5、各工序有嚴格的檢查。
管線焊接：所有工藝管線均采用TIG鎢極氬弧焊，焊縫經探傷檢查，達到Ⅱ級以上要求。
