汽車裝車襯四氟鶴管及主密封選擇與應用

以下是汽車裝車襯四氟鶴管及主密封選擇與應用的系統分析，結合使用場景、選型要點和操作規范綜合說明：
一、汽車裝車襯四氟鶴管及主密封的適用場景
強腐蝕性介質
襯四氟鶴管（PTFE內襯）用于裝卸氫氟酸、濃硫酸、硝酸、王水等強腐蝕性液體，其四氟層耐酸堿腐蝕性遠超不銹鋼，可避免介質滲透導致的管壁腐蝕穿孔。
典型應用：氫氟酸裝車需確保氣相管與液相管均襯四氟，旋轉接頭采用PTFE主密封圈。
高溫/低溫介質
四氟材料耐溫范圍達-60℃~+260℃，適用于低溫液化氣（如液氯）或高溫化工原料（如光氣）的裝卸。需注意：
低溫介質需防材料脆裂，選低溫用密封圈（如氟橡膠）；
高溫環境需配套夾套伴熱或電伴熱系統。
有毒或揮發性介質
甲/乙類可燃液體（如苯類）或劇毒介質（如液氯）必須采用密閉鶴管：
頂部裝車配鎖緊密封蓋（氣動鎖緊機構+橡膠密封圈）；
下裝鶴管需集成防溢流控制器和油氣回收接口。
二、汽車裝車襯四氟鶴管及主密封選型核心要素
結構設計
旋轉接頭：至少5個旋轉接頭確保操作靈活性，內藏雙滾道支承結構增強穩定性；
垂管類型：強腐蝕介質用長垂管插入槽車底部，末端加分流帽減少噴濺。
尺寸與壓力匹配
參數 標準要求 引用依據
管道內徑 比鶴管直徑大0.5~1.0mm
設計壓力 ≥2.5MPa（液氯鶴管要求）
濕態膨脹率 ≤0.5mm（防直徑縮水卡管）
安全附件配置
拉斷閥：防止槽車誤移動拉裂管道412；
靜電接地：非金屬部位用防靜電材料45；
氣相平衡管：甲/乙類液體裝卸必備414。

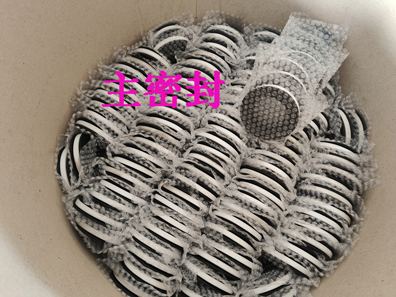

三、襯四氟主密封系統選擇與優化
密封材質性能對比
材質 耐溫范圍 適用介質 局限性
PTFE -60~260℃ 強酸、強堿、有機溶劑 彈性差，需彈簧補償
氟橡膠（FKM） -20~250℃ 燃油、部分溶劑 不耐酮類
全氟醚橡膠（FFKM） -15~320℃ 極強腐蝕性/高純介質 成本極高
密封結構選型
機械密封：旋轉接頭用彈簧式機械密封，耐高壓（≥3.75MPa）且壽命長，但成本高；
復合密封：U型PTFE密封圈+不銹鋼彈簧，經濟且易更換，適合頻繁裝卸場景。
防泄漏關鍵措施
密封面需平整無墊片，利用四氟自密封特性；
定期按壓檢查回彈性（老化后及時更換）；
安裝時清潔密封槽，避免顆粒物嵌入導致界面泄漏。
四、襯四氟鶴管與主密封操作維護規范
安裝驗收要點
法蘭對接需同心對齊，螺栓分階段對稱擰緊（避免襯層扭曲）；
次使用前進行1.5倍壓力氣密性測試。
日常維護
月度檢查：測量密封圈磨損量（＞0.5mm即更換）；
季度保養：旋轉接頭注入耐腐蝕潤滑脂（如PTFE基脂）；
應急處理：微漏時優先研磨密封面，嚴重變形則更換整套密封件.
失效預防
避免超壓操作（壓力波動控制在設計值±10%）；
冬季停用后排空管內殘液，防止凍結脹裂.
襯四氟鶴管選型需遵循 “介質定材質、壓力定結構、安全定附件” 原則：
強腐蝕介質：選整體模壓襯四氟管道+PTFE主密封圈，配拉斷閥和伴熱系統；
有毒揮發介質：用頂部鎖緊密封鶴管，集成油氣回收與防溢流控制；
密封維護：優先復合密封結構，每月檢查彈性，年度強制更換。
