油井磷酸鹽加藥裝置結構改進與原理應用分析

在油田開發過程中，為了使油井能長期正常生產，需要通過油井油套環空向油井內加入清蠟劑、緩蝕阻垢劑、殺菌劑、破乳劑達到緩蝕、防蠟、防垢及改善原油的流動性，是低滲透油田保持油井正常生產的重要手段。目前我廠向油井油套環空投藥主要使用加藥桶自流及定期分批次周期性加入。由于加藥流速率不均勻，藥劑的作用效果得不到充分發揮，造成藥劑的浪費。從而造成部分井蠟卡、結垢嚴重或井下管桿及地面管線的腐蝕，給生產單位造成巨大經濟損失。在油井井下出現問題時，給現場測試判斷帶來及不方便。為此，在原井口加藥頭上進行了改進，現磷酸鹽加藥裝置結構簡單，安裝維護方便，流量調節方便，適應不同井不同條件下加藥量的需要，且便于測試。安全、環保，能較好地滿足油井井口連續加藥的需要。

1磷酸鹽加藥裝置基本結構及工作原理

1、1磷酸鹽加藥裝置基本結構

油井磷酸鹽加藥裝置主要由漏斗、殼體、堵頭、漏斗閥門等組成。

其結構如圖1。

1—漏斗；2—漏斗閥門；3—進液管；4堵頭；5一多用途端頭；6—套閥連接端頭；7—?dú)んw   圖1油井磷酸鹽加藥裝置結構圖

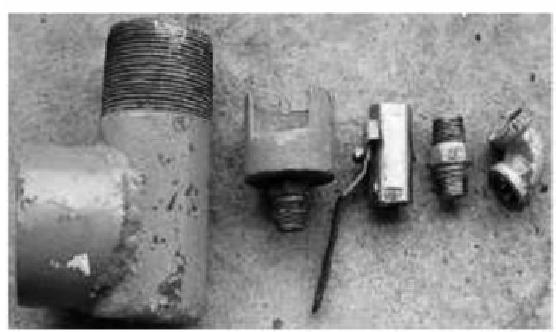

圖2磷酸鹽加藥裝置配件及實物

1、2磷酸鹽加藥裝置工作原理

向油井加化學藥劑前，先將化學藥劑在加藥桶內按一定比例混合攪拌后兌水加滿，用管線連接在漏斗上，開啟漏斗閥門，觀測管線出液口流量情況，依據藥劑入井所需時長，來調節流速大小，將要加注的化學藥劑，由漏斗經過殼體源源不斷的加入到油井中去。達到對油井加藥的目的。同時油井在生產過程中，需要了解判斷井下情況進行測試錄取資料；油井出現堵、卡、光桿下不去而進行洗井時，將測試儀器或洗井工具連接在測試洗井端口。加藥與測試或洗井互不受影響。

2磷酸鹽加藥裝置現場應用和推廣

2009年至2011年間，每年因腐蝕造成泵、管漏失和桿管更換而檢泵的井每年有20多井次，因蠟卡、結垢檢泵的井每年有13多井次，作業勞務、材料費用達150多萬元；而為此每年投入加藥的費用近350多萬元，但效果并不理想。

2012年1月將改進的磷酸鹽加藥裝置在天89井、天89—1井、天89—2井等5口油井上進行了試用，取得了良好的效果。從2012年1月至2013年12月底的現場應用，主要取得如下效果：

(1)提高了油井生產時率，有效的避免了因頻繁的躺井，而造成油井不應有的較短免修期。在該裝置應用之前，我們?cè)诙ㄆ跓嵯础⑴浜系蜐舛裙腆w酸酸洗，化學清蠟劑進行油井的清防蠟、除垢工作。在這些操作中都存在因地層虧問題，經常造成洗井液不能完全循環出油井，再次造成管、桿損壞。該裝置應用后，保證了油井的加藥效果，延長了油井免修期，有效的避免了洗井液倒灌地層對油層污染。天89井，日產液3噸，日產油0.8噸，含水91%,平均檢泵周期僅121天短僅27天，長也只有156天。2012年年初開始使用改進的磷酸鹽加藥裝置進行加藥，從2012年4月起停用定期熱洗、固體酸酸洗，2013年8月因措施作業起出井內桿、管柱，檢查桿、管無腐蝕、偏磨、管泵無沉物。使該井免修期長達485天。,單井節約作業勞務費30萬元。

(2)提高了泵效，通過該磷酸鹽加藥裝置加藥劑量流速方便調節特點，使藥劑點滴的方式連續加入到油井中，有效的清除了泵吸入口、油桿、管壁的蠟、垢、膠物等，油液流通順暢，提高了泵效。如：天89—8井其泵效由2011年的35%提高到2012年的58%,提高了23個百分點。

(3)保護了油層，使用改進磷酸鹽加藥裝置后，取消油井的熱洗、固體酸酸洗，有效的避免了洗井液與地層流體配伍性差而引起的

水敏等現象的發生。

3磷酸鹽加藥裝置效益分析

應用改進磷酸鹽加藥裝置前，單井平均熱洗、固體酸酸洗周期75天，年均5次，每費用1000元，單井5×1000=5000元；應用改進磷酸鹽加藥裝置后，節省了成本，油井達到了24小時不間斷連續加注。油井負荷下降，節省電能費用；取消了熱洗、固體酸酸洗單井節約費用5000元。油田全年節約費用56×5000=28萬元。由于油井檢泵周期延長，日平均單井增產0.1t/d,年365×0.1=36.5t。每噸原油價格為3500元/噸，年創收36.5×3500=12.8萬元。每1套油井磷酸鹽加藥裝置成本費400元，共計22400元。單井年創經濟效益(5000+128000)-400=132600元。

         改進的磷酸鹽加藥裝置與井口采用螺紋連接，拆卸安裝方便，隨時拆卸裝別的油井上，不會造成磷酸鹽加藥裝置閑置，保證了油井在持續點滴加藥時方便測試、洗井等施工作業。磷酸鹽加藥裝置結構簡單，安裝維護方便，安全可靠，便于管理，使用壽命長，現場使用深受歡迎，適合大面積推廣。
