石油庫下裝鶴管/上裝鶴管裝車油氣回收工藝設計

石油庫下裝鶴管/上裝鶴管裝車油氣回收工藝設計了石油庫油氣回收的重要意義，介紹了油氣回收方法及油庫采用下裝鶴管密閉裝車方式及吸附法油氣回收工藝設計方案，指出了在運用油氣回收系統時的注意事項。結果表明石油庫應用油氣回收技術具有安全、環保、節能、經濟等多重功效.
關鍵詞：石油庫；下裝鶴管；油氣回收;吸附法；工藝設計
在石油庫運行中汽油等易揮發輕質油品在裝車等過程中由于油氣置換會揮發大量的油蒸氣據調查統計，傳統的不加油氣回收裝置的裝車方式，汽油油品損失約占裝車總量的1.29%。~1.9%。由于大部分輕質油品屬于揮發性易燃易爆物質，易聚積、易沉聚積于洼地或者管溝之中，易造成危險隱患.而石油庫各區的火災發生率統計結果中發油區為36.10%，可知在發油區發生的事故在油庫事故中的比例相當高了.同時，油品的蒸發還會造成油品數量的減少以及油品質量的下降.從環保的角度看，大量的油蒸氣直接排放到空氣中既污染環境又影響人們的健康.隨著人們環保意識的不斷提高,油氣治理已逐步成為了人們非常關注和急需解決的問題.
1油庫油氣回收
目前油氣回收常規方法主要有吸收法、膜分離法、冷凝法和吸附法.有些是兩種或者幾種方法的綜合利用.
冷凝式油氣回收原理:冷凝一般分一級冷凝、二級冷凝、三級冷凝等步驟,利用冷凝式油氣回收裝置對裝卸油品時所產生的油氣進行冷凝回收.將混合氣體中高沸點組分的氣體通過低溫冷凝為液體，而低沸點組分將保持為氣體狀態，從而實現氣液分離.在不同的溫度下將得到相應的分離產品，以實現回收利用.膜分離油氣回收原理:膜法氣體分離的基本原理就是根據輕質油油氣分子各組分在壓力的推動下透過膜的速率差異較大，從而達到分離目的.膜分離技術通常是壓縮、冷凝法和選擇性滲透膜技術的結合.由于油氣與空氣混合物的分子大小不同，在某些薄膜中的滲透速率不一樣，膜分離技術就是利用薄膜這一物理特性來實現油氣分子與空氣分子的分離.也就是混合氣中的油分子經膜的“過濾作用”，根據油氣優先透過膜得以“脫除”回收.
3）吸收法油氣回收原理:吸收法是一種重要的混合物分離方法,吸收過程是有機化合物進入液體吸收劑后所發生的傳質過程.氣液兩相之間的濃度差是傳質過程的推動力，同樣待吸收有機化合物的實際濃度與平衡濃度之間的差值越大則吸收率也就越大.吸收法油氣回收技術是高效吸收液選擇*生吸收在油品裝卸過程中置換或者揮發出來的油蒸汽.目前吸收法油氣回收系統研究的重點在于篩選和開發研制出性能良好的高藪吸收液.
4）吸附法油氣回收原理:吸附法油氣回收裝置由吸附系統、解吸系統和吸收系統組成.裝置由兩個交替工作的活性炭床組成，以活性炭作為吸附材料（單位體積活性炭吸附表面積極大，具有良好的吸附性能）.在裝卸過程中所置換或者揮發的輕質油油氣進入吸附器后，先被活性炭吸附?當吸附器出口體積分?jǐn)?shù)達到設定值時，吸附器的出口閥門自動關閉，真空解析閥門打開同時真空泵啟動.在負壓力作用下，油氣分子從活性炭的孔隙中脫離出來，經過真空泵被輸送到吸收塔中.進入吸收塔的油氣與來自罐區的貧油逆流充分接觸后被吸收,吸收油氣后所形成的富液被輸送回低標號儲油罐.未被吸收的油氣與置換或者揮發的輕質油油氣混合后再次進入活性炭床重復上述過程⑵.
2油氣回收系統設計
油庫簡介:廣東某成品油油庫為在用油庫，目前以長輸管線方式進庫，汽車運輸方式出庫（采用上裝鶴管），主要經營93#、97,汽油以及柴油.現對汽車發油臺進行改造，改造后采用下裝鶴管底部密閉裝車，并采用吸附法油氣回收裝置對裝汽車時所產生的汽油油氣進行回收.
2.1吸附法油氣回收裝置流程
本油氣回收裝置是一種變壓吸附流程（圖1）,以活性炭作為吸附材料，它由兩個交替工作的兩個活性炭床（活性碳床至于圖1中的吸附容器A、B中）組成,活性炭的再生則通過液環真空泵提供的吸附法油氣回收裝置汽油凝液管T-I9.o2Na93#汽油儲継油氣回收鶴管33油氣回收鶴管101

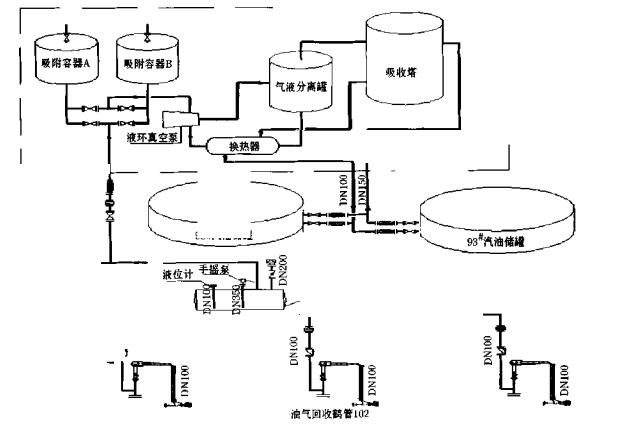

圖1吸咐法油氣回收系統工藝流程抽真空操作來完成,并在再生循環的后通過空氣吹掃閥對炭床進行吹掃.再生過程中，從活性炭床解吸下來的油氣通過兩個過程實現回收,先在液環真空泵中被壓縮，然后進入吸收塔，通過進入裝置的貧汽油噴淋吸收.另一方面作為液環真空泵封液的換熱介質.
2.2油氣回收系統設計
如圖2、3（以1號車位為例）所示，公路發油區改造后設有7車位通過式公路發油亭1座,采用下裝發油方式，共設14套下裝密閉發油鶴管（其中每個車位布置2套鶴管）.其中3個車位發汽油（設6套鶴管）,4個車位發柴油（設8套鶴管），鶴管口徑均為DN100.本工藝系統原則上采用管線泵送發油工藝，發汽油、柴油共設14臺100GY25A型管道泵（每個發油泵對應1套鶴管）,每個發油鶴管前均設流量計、電液閥，實現計算機控制定量裝車
油氣回收鶴管鶴管一103a油氣回收鶴管止回閥97#汽油i下裝鶴管S97#汽油鶴管一101下裝鶴管電液閥消氣過濾器發油泵過濾器閘閥sNQ&全回流頊接油氣回收主管道
圖2汽油發油臺工藝流程圖

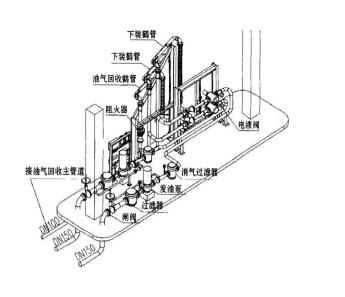

圖3汽油發油臺工藝安裝示意圖
100GY25A型管道泵，額定流量為85m'/h.根據《油氣回收系統工程技術導則》Q/SHO117-2007計算：Q=KxSq其中：。為汽油裝車設施計算排氣量,Nn?/h;K為汽油發油鶴管同時工作系數，可取K=0.6~1.0,本次設計K=0.85；習為所有汽油發油鶴管排氣量之和,Nm3/h,由于是密閉發油,6臺汽油泵同時工作發油量510n?/h,可置換出汽油油氣為=510m3/h.該油庫所需油氣回收裝置處理能力計算式如下；Q=KxSg=0.85x510=433.5m'/h.根據上述計算結果，設計油氣回收裝置處理能力可定為500m3/h.根據吸附法油氣回收原理，增加實現油氣一次、二次收集的油氣回收裝置，相應鋪設發油區及罐區油氣回收工藝管道.油氣回收管道上設置阻火器、止回閥以保證管道安全運行.在油氣回收裝置前，新建配有液位計、全天候防爆阻火呼吸閥、手搖泵的0.5m，凝液管.
本油庫共經營93\97#兩個標號汽油:該汽油回收系統工藝采用兩個低標號油罐（93*汽油），作為收集回收的汽油，當站臺開始裝車時，裝車中產生的油氣通過密閉裝車系統，沿油氣管道進入油氣回收裝置,貧汽油（93,汽油）來自確區流入油氣回收裝置，通過噴淋方式吸收汽油油氣;吸收油氣后的貧汽油變?yōu)楦黄�油流回罐區.
2.3下裝裝車油氣收集接口設計
如圖2所示;油氣回收鶴管是發油泵在工作時候負責收集從汽車油罐車中置換出來的油氣，是油氣回收系統的前端設備，對油氣正�；厥掌鹬�至關重要的作用.其中，下裝密閉鶴管的收集接口由連接油氣管路與罐車底部油氣排放口的軟管和快速接頭組成.快速接頭帶有自動閉合閥芯，能夠防止非工作狀態時的油氣泄漏.為了防止油氣倒流需在分支管路與油氣收集接口之間安裝單向止回閥或者受發油控制室發油信號控制而聯動連鎖的電磁閥等,本工藝流程在每個油氣回收支管道上安裝了止回閥⑶.
2.4對油氣輸送管路設計
油氣輸送管路經過計算后選擇適宜的口徑，油氣輸送管路上所有閥門、阻火器等以及安全和計量設備選用合適的工作參數，不能產生影響油氣輸送的過大阻力.該工藝所選用的止回閥，其氣動效果需經過現場試驗,確保油氣能順暢通過止回閥.
該工藝油氣輸送管路采用地下埋設方式,油氣輸送管路容易產生的問題是液阻.當油氣在相對低溫和管壁摩擦的作用下會凝結為油液，油液積留在管路低處就形成液阻.在油氣處理裝置前安裝地下集油管，輸送管路整體要坡向集油管，油氣經過該集油管空間以后再進入油氣處理裝置便可解決液阻問題，當集油管里的油液達到一定容量的時候,可用手搖泵將油液抽出.
油氣回收系統工藝流程設計內容還包括：
1）油氣回收主管道的直徑應根據油罐車的承壓能力、油氣回收裝置及其油氣回收管道系統允許的壓力損失，經水力計算確定，可參照表1選用⑷.由于大發油量為510m3/h,所以油氣回收主管道選為DN250.表1油氣回收主管道直徑選取
大發油量/（m， W200 20J~400 401~700 701~J000 >1000
主管道公稱直徑/mm 150 200 250 300 350
2）油氣回收管道的水平段應坡向油氣收集裝置,并宜有不小于5知的坡度，任何情況下管道敷設坡度不應小于2%。.若線路中間有低點,管道應坡向低點,并應在低點處設置凝液收集容器.
3）每個汽油裝車鶴管所配置的油氣回收支管道直徑宜比發油鶴管直徑小一個規格等級,本油庫采用DN100鶴管，因?yàn)槊總�(gè)車位都是兩個鶴管同時可以工作，所以用DN100油氣回收支管4）設置凝液管目的:①為了收集油氣中的液體（包括液化的汽油和水）；②當油氣回收設備出現故障的時候，可以通過凝液管上排氣管排出，排氣管口應高出周圍地面4m,并且應安裝全天候防爆阻火呼吸閥.
5）以該汽油回收系統工藝采用兩個低標號罐（93*汽油），能夠確保全天侯為油氣回收裝置提供所必需的貧汽油.
3下裝鶴管油氣回收功效
3.1油品損耗測算
該油庫改造前為上裝鶴管裝汽車,通過表2從檢測的氣體排放量看,在通常情況下，油氣不經過回收所排放質量濃度為880-1407g/m3,單次裝卸揮發損耗率：0.133%-0.217%.
3.2油庫汽油油氣回收量
該地區單次裝卸揮發損耗率以夏季揮發量0.2%、冬季揮發量0.1%、過度季節0.15%,每年運行350d計算:汽油年經營量30萬t,將產生大約
450t的汽油油氣損耗.根據《油氣回收體統規程技術導則》規定，本油氣回收設備需滿足在不低于20Y的環境溫度下，油氣處理效率N95%,預計每年可收回汽油428t,以每噸汽油0.5萬元計算，回收的汽油經濟價值為0.5x428=214萬元。表2油品損耗測算數據
裝車方式 裝車質量/t 揮發損耗量/kg 排氣體積/n? 揮發損耗率/% 揮發損耗量/（g?m-3）
 25.11 33.37 37.92 0.133 880.08
上裝鶴管裝車 23.76 42.10 34,93 0.177 1205.4
（無油氣回收） 30.24 60.64 47.78 0.201 1269.13
 40.12 84.51 62.59 0.211 1350.24
 38.43 83.28 59.18 0.217 1407.26
下面是該庫在2011年度實際運行數據：
油庫年度發出汽油量為28.505萬t,回收率約為0.11%，汽油量累計數為313.56t；根據電表讀數，累計年度為14406kWh.
回收油品按7500元/t計算，年度共計收入;
313.56x7500=2351700元；
按工業用電每千瓦時電1.65元計算，年度支出電費為：14406x1.45=20888.7元；
年度回收油品的收入為：2351700-20888.7=2330811.3元.
3.3下裝鶴管經濟效益分析
該油氣回收裝置及改造工程費用總成本為450萬元，根據上述計算結果，年度收入約為233萬元.由此可見,該油庫進行油氣回收系統改造后大約在2a內便可收回成本,經濟效果非常顯著.
3-4下裝鶴管社會效益
油庫在引入油氣回收裝置后，減少了大氣污染,保障了油品品質，提咼了資源利用率、降低了油庫危險系數，實現了清潔、安全生產,滿足了環保、節能及安全等方面的需要，也充分體現了企業對周邊地區及社會的責任感.
3-5下裝鶴管從安全角度看
發油臺裝車為下裝密閉裝車，發油區油氣濃度大大下降，不但其爆炸危險區域縮小，提高了作業場所的安全性，而且在很大程度上減少了操作人員附近的有害氣體，保障了人身健康.
3.6下裝鶴管注意事項
1）優化工藝，保證油氣回收管道水平段以不小于5%。的坡度坡向汽油凝液管，當管路過長時可考慮在管路中間增加凝液罐以減小液阻,以保證油氣輸送管道的暢通.
2）保障油氣輸送管路上支管上的止回閥工作參數選用得當，保障裝車時置換的油氣輸送壓力能順利啟動止回閥；當采用球閥等切斷閥門的時候,且未受發油信號控制時，要注意當鶴管不工作時,關閉油氣回收鶴管上的切斷閥，以防止油氣泄漏.
3）油氣回收系統完好的密閉措施是保證油氣回收效果的重要因素，所以連接咅B(yǎng)件應該滿足國家和行業標準，在保證連接部件有效密封的同時，能夠相互匹配.
4）考慮到當油罐進油的時候'油罐不宜同時出油或者當油罐內無油時不能提供吸收油氣所必需的貧汽油，所以油氣回收系統工藝建議采用兩個低標號確（93'汽油），為油氣回收裝置吸收油氣提供貧汽油.
油庫油氣回收工藝簡單、舊庫改造容易，工藝過程為自動化控制，油氣回收裝置多為撬裝裝置，占地面積較小，油氣回收效率較高，一般幾年內能回收成本，日后經濟效益明顯.引入油氣回收裝置后，發油區油氣含量大大降低，不但保護了環境，消除了安全隱患，提高了發油區周圍工作的安全性，而且有助于操作人員的身體健康.油庫油氣回收既響應國家政策，又增強企業責任感，能夠體現安全、節能、環保、經濟、社會的多重功效。
