槽車鶴管緊急拉斷閥產品發展現象分析？

     槽車鶴管緊急拉斷閥產品發展現象分析？隨著清潔能源的快速發展，LNG接收站的裝卸安全性越來越受到重視。槽車外輸LNG成為重要的運輸環節，槽車充裝工作涉及人員操作，極易發生泄漏。緊急拉斷閥則是在充裝過程中為充裝安全和設備保護提供的一道屏障。緊急拉斷閥作為一種被動防護措施，其實質上是為裝車臂設置一處弱點，當整條裝車臂受到不可控應力情況下，拉斷閥承受的拉力大于額定值時，拉斷閥能夠及時斷裂，避免裝車臂其他結構受力破損。與此同時，拉斷閥另一項重要功能就是其斷裂面兩端會自動封閉，防止危險品介質泄漏。
     目前常溫拉斷閥在加油站已經得到廣泛使用，低溫拉斷閥更多地應用在軟管和輸送管線連接端，從拉斷閥安全性能角度對CNG儲配站卸氣軟管拉斷閥進行了實驗研究對安全拉斷閥往復拉伸疲勞試驗的測試裝置進行了研究。介紹了緊急拉斷閥的結構特點、工作原理，總結了軟管裝車的工程應用和效果。目前基本沒有對低溫拉斷閥在非軟管裝車臂的研究，裝車臂拉斷閥安裝應用時間較短、經驗少，各種情況下拉斷閥斷裂情形均不可預知，人們對其安全可靠性存在疑慮，而實地測試則冒著損壞設備以及大規模泄漏的風險，經濟及安全成本較大。針對這一現狀，利用LS-DYNA顯式動力學程序進行仿真計算，得到了各種工況下拉斷閥的斷裂情形，針對暴露出的問題，提出了若干建議。
     以在用的國產某LNG裝車臂（低溫鶴管）為例，裝車臂結構主要由內臂、外臂、旋轉接頭、加強筋、附屬管線、相關隔離球閥組成。考慮到本次研究對象為裝車臂在拉斷閥斷裂情況下的形態，在建模過程中進行了右裝車臂安裝所在立柱簡化為固定約束裝車臂所附屬的氮?dú)獯祾吖芫�、LNG放空管線對拉斷閥的拉斷無影響，故未予考慮。
     裝車臂的各類閥門結構復雜，故未在體現，將其重量平均分布在所屬管線上力平衡機構在裝車臂法蘭連接槽車后作用不大，且不影響裝車臂結構強度，故未予考慮。裝車臂旋轉接頭內部結構非常復雜，忽略其復雜的內部密封結構和氮?dú)獗�壓結構。采用同軸自由度的圓柱來實現其旋轉功能。

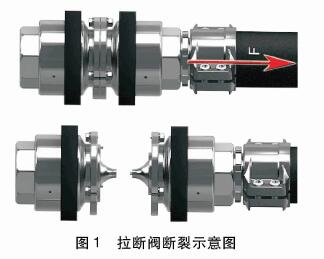

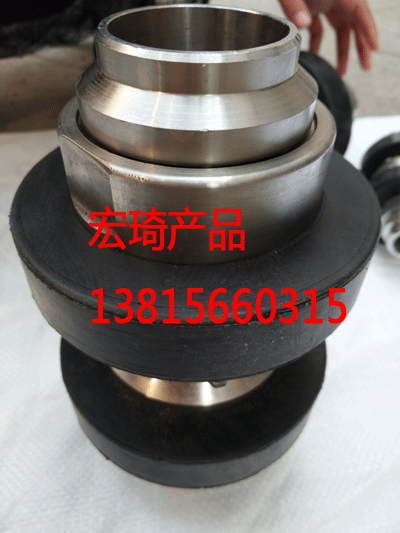

     對低溫拉斷閥進行簡化，低溫拉斷閥的致斷栓材質設定為彈性可失效結構，其余部件均設定為線彈性體。由于文中采用的拉斷力等數據為低溫狀態下的數據，所以結構材料均沒有考慮溫度應力等影響，低溫拉斷閥結構斷裂示意見圖1。
